AAO010

m

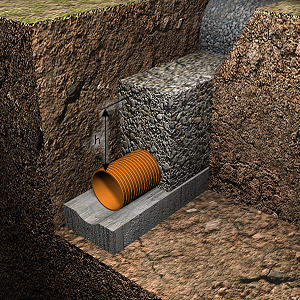

Tranchée drainante.

35,71€

Tranchée drainante remplie avec grave filtrante non classifiée, au fond de laquelle est placée un tube rainuré en PVC à double paroi, celle extérieure annelée et celle intérieur lisse, couleur tuile RAL 8023, avec rainurage le long d'un arc de 220°, de 200 mm de diamètre, "ADEQUA".

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt10hmf030p

Béton massif C20/25 (X0(F); D25; S2; Cl 1,0), prêt à l'emploi, selon NF EN 206-1.

0,066

m³

85,12

5,62

mt11tdv015y

Tube rainuré en PVC à double paroi, celle extérieure annelée et celle intérieur lisse, couleur tuile RAL 8023, avec rainurage le long d'un arc de 220° dans le creux de l'annelé, pour drainage, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre, selon NF EN 13476-1, "ADEQUA", longueur nominale 6 m, union par coupe avec joint élastique en EPDM, comprend la partie proportionnelle de joints.

1,020

m

12,71

12,96

mt11ade100b

Lubrifiant pour union via un joint élastique de tubes et d'accessoires, "ADEQUA".

0,005

kg

9,55

0,05

mt01ard030b

Grave filtrante sans classification.

0,418

t

9,50

3,97

mo019

Compagnon professionnel III/CP2 construction.

0,172

h

24,30

4,18

mo104

Ouvrier d'exécution I/OE2 construction.

0,343

h

21,01

7,21

Moyens auxiliaires

2,000

%

33,99

0,68

Coûts indirects

3,000

%

34,67

1,04

Coût d'entretien décennal: 1,07€ les 10 premières années.

Montant total HT:

35,71

UNITÉ D'OUVRAGE AAO010: TRANCHÉE DRAINANTE.

CLAUSES TECHNIQUES

Fourniture et montage d'un tuyau enterré de drainage, avec une pente minimale de 0,50%, pour captage des eaux souterraines, de tube rainuré en PVC à double paroi, celle extérieure annelée et celle intérieur lisse, couleur tuile RAL 8023, avec rainurage le long d'un arc de 220° dans le creux de l'annelé, pour drainage, rigidité annulaire nominale 4 kN/m², de 200 mm de diamètre, selon NF EN 13476-1, "ADEQUA", longueur nominale 6 m, union par coupe avec joint élastique en EPDM, mis en place sur un dallage en béton massif C20/25 (X0(F); D25; S2; Cl 1,0), de 10 cm d'épaisseur, en demi-cercle pour recevoir le tube et réaliser les pentes. comprend la partie proportionnelle de joints; remblai latéral et supérieur jusqu'à 25 cm au-dessus de la génératrice supérieure du tube avec grave filtrante non classifiée. Ne comprend ni l'excavation ni le remblai principal postérieur des tranchées au-dessus de la grave filtrante. Totalement monté, connecté au réseau d'assainissement et testé.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne en projection horizontale, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Il sera protégé pour éviter d'être contaminé.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en projection horizontale, la longueur réellement exécutée selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

1,384

0,923

17 02 03

Plastique.

0,265

0,442

01 04 08

Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07.

5,176

3,428

Déchets générés:

6,825

4,792

17 02 01

Bois.

0,205

0,186

Total déchets:

7,030

4,979
